Большой атлас по анатомии человека
МИОЛОГИЯ
Формы мышц

Мышцы. Общая миология

косая мышца глаза
  Левая часть таза (вид сзади)
Внутренняя эапирательная мышца является примером мышцы, где сухожилие не работает в направлении основных мышечных волокон. Эти волокна образуют внутреннюю часть запирательного отверстия, перекидываются через заднюю ветвь седалищной кости и прикрепляются к большому вертелу, бедренной кости. Таким об­разом седалищная кость работает как блок.		   Верхняя косая мышца глаза, правый глаз (вид сверху).
Сухожилие этой мышцы перекидывается через блок, изменяя положение мышцы таким образом, что она прикрепляется к заднему латеральному квадранту глазного яблока.
1 Подвздошная кость
2 Большой вертел
3 Копчик
4 Внутренняя эапирательная мышца
5 Лобковая кость
6 Бедренная кость
1 Os ilii
2 Trochanter maior
3 Os coccygis
4 M. obturator internus
5 Os pubis
6 Femur
1 Блок
2 Медиальная прямая мышца
3 Верхняя косая мышца
4 Общее сухожильное кольцо
5 Глазное яблоко прямая мышца
6 Верхняя прямая мышца
7  Латеральная
8 Верхняя прямая мышца (сухожилие)
9 Мышца, поднимающая верхнее веко (рассечена)
1 Trochlea
2 M. rectus med.
3 M. obliquus sup.
4 Anulus tend mens communis
5 Bulbus oculi
6 M. opticus
7 M. rectus bulbi lat.
8 M. rectus bulbi sup.
9 M. levator palpebrae sup.
Сухожилия ладони, синовинальные влагалища
Синовиальные влагалища сухожилий ладонной поверхности левой руки (введено красящее вещество)



1 Синовиальные влагалища сухожилий поверхностного и глубокого сгибателей пальцев кисти
2 Синовиальное влагалище сухожилий длинного сгибателя большого пальца кисти
3 Общее синовиальное влагалище поверхностного и глубокого сгибателей пальцев кисти
4 Общая связка сгибателей



1 Vaginae tondmum mm. flexoris digitorum superf. et prof.
2 Vagina tendinis m. flexoris pollicis longi
3 Vagina synovialis communis
4 Retinaculum flexorum

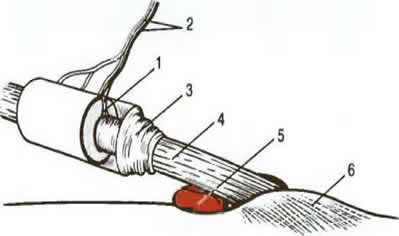

Структура влагалища сухожилия.
Синовиальная мембрана, которая так же образует надсухожилие, обозначена красным цветом (схема)Структура влагалища сухожилия
1 Надсухожилие
2 Кровеносный сосуд
3 Синовиальное влагалище
4 Сухожилие
5 Синовиальная сумка
6 Кость
1 Mesol.endineum et cavitas synovialis
2 Blood vessels
3 Vagina synovialis
4 Tendo
5 Bursa synovialis
6  Apophisis
